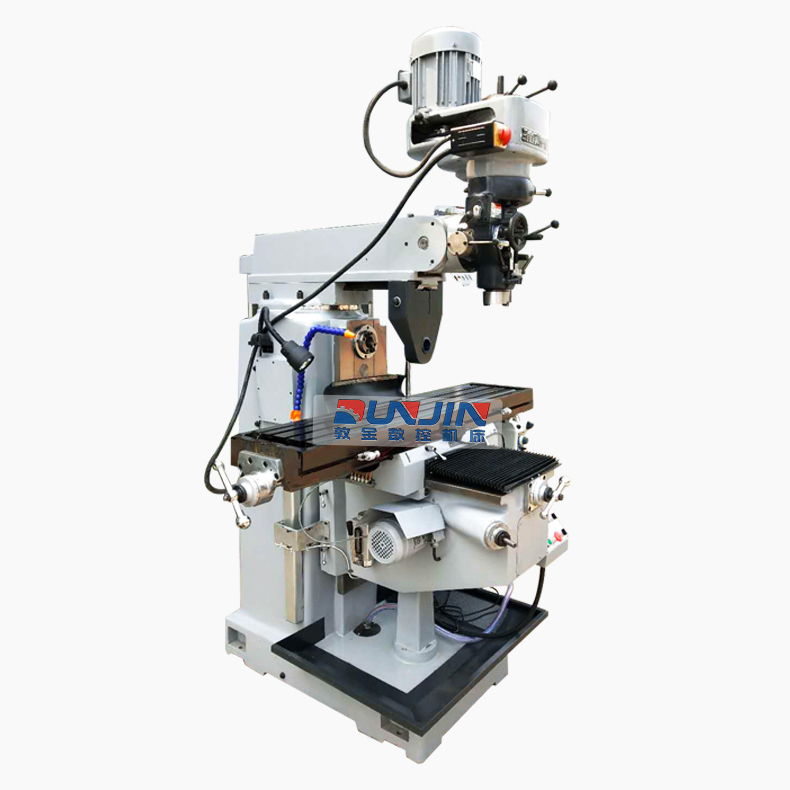

4WH炮塔铣床
- 本机床可方便的实现各种角度的的转换
- 鞍座两面均帖耐磨片，移动滑顺，机器寿命延长
- 升降台.鞍座双斜面导轨.刚性强
- 基础导轨及工作台面采用淬火处理，寿命长
- 产品详情
| 名称 | 4号炮塔铣MX-4HG技术参数 | 5号炮塔铣MX-5HG技术参数 |
|
工作台面积 Table area |
1270x254mm | 1372x305mm |
|
纵向行程（左右X方向） Longitudinal travel (left and right X direction) |
775-810mm | 900mm |
|
横向行程（前后Y方向） Transverse stroke (front and rear Y direction) |
400mm | 400mm |
|
垂向行程（上下Z方向） Vertical stroke (upper and lower Z direction) |
400mm | 450mm |
|
工作台载重 Table load |
300KG | 400KG |
|
主轴端面到工作台距离 Spindle end face to worktable distance |
470mm | 500mm |
|
主电机功率 Main motor power |
3HP | 5HP |
|
电压 voltage |
三相380v(或220V/415V/440v） | 三相380v(或220V/415V/440v） |
|
频率 frequency |
50/60Hz | 50/60Hz |
|
主轴锥孔 taper hole of spindle |
R8主轴或NT30主轴 | NT40主轴 |
|
主轴级速 Spindle stage speed |
16 | 16 |
|
低速 low speed |
80/135/210/325/660/1110/1750/2720 | 80/135/210/325/660/1110/1750/2720 |
|
高速 high speed |
160/270/420/650/1320/2220/3500/5440 | 160/270/420/650/1320/2220/3500/5440 |
|
主轴行程 travel of spindle |
120mm | 120mm |
|
套筒 jacket |
85.725mm | 105mm |
|
T型槽 T-groove |
16x3x65mm | 16x3x65mm |
|
滑枕伸出臂 Sliding pillow outstretched arm |
520mm | 520mm |
|
机床外形尺寸 Machine tool shape dimension |
1650/1650/1900mm | 1800/1750/2000mm |
|
重量 weight |
1250KG | 1500KG |
|
配置对比 Configuration contrast |
MX-4HG | MX-5HG |
|
光栅尺 Grating ruler |
X、Y二轴光栅尺（※三轴选配） | X、Y、Z三轴光栅尺 |
|
工作台纵向（左右X方向） Table longitudinal direction ( left and right X directions ) |
自动进给电子走刀器 | 自动进给强力电子走刀器 |
|
工作台横向（前后Y方向） Table transverse (front and rear Y direction) |
手动进给（※增加自动进给选配） | 自动进给强力电子走刀器 |
|
工作台垂向（上下Z方向） Vertical worktable (up and down Z) |
手动进给（※增加自动进给选配） | 快速上、下升降 |
|
夹头组 Chuck group |
R8夹头组12件套装或NT30夹头组15件套装 | NT40夹头组15件套装 |
|
拉杆 bar |
M12拉杆 | M16拉杆 |
|
导轨形式（X、Y、Z） Guide rail form |
X、Z燕尾轨，Y向矩形方轨▲■▲ | X向燕尾导轨，Y、Z向矩形方轨▲■■ |
