技术参数

specifications

单位

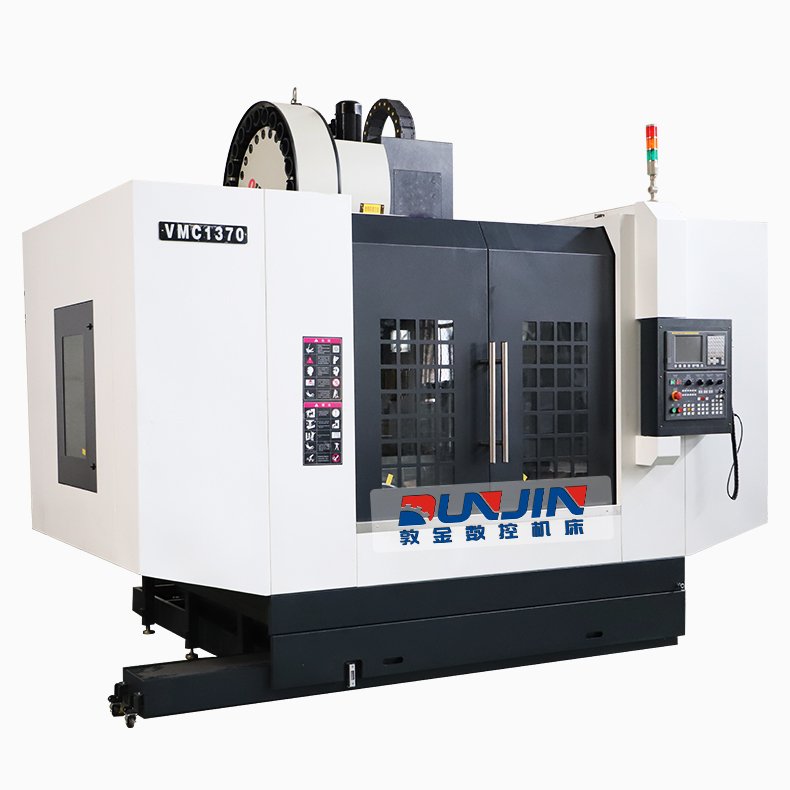

VMC1370

工作台尺寸

Table size

mm

1400x710

工作台最大载重

Table maximum load

kg

1000

XYZ轴坐标行程

X/Y/Z axis travel

mm

1300x700x650

主轴中心线到立柱正面导轨距离

Distance between spindle

center and column surface

mm

785

主轴端面至工作台上平面距离

Distance between spindle end

face and worktable surface

mm

150-800

XYZ 最大进给速度

X/Y/Z max. feed speed

mm/min

10000

XYZ 最大快移速度

X/Y/Z max.rapid traverse

m/min

15/15/15

主轴最大转速

Max. spindle speed

r/min

8000

主轴锥孔

Spindle taper

BT50

主轴电机

Spindle motor

kw

11/15

XYZ轴伺服电机

X/Y/Z axis servo motor

kw

4/4/4

XYZ电机连接方式

X/Y/Z motor connection

direct

X/Y/Z导轨行式

X/Y/Z guide rail form

hard rail

工作台T型槽

T slot(number-width-pitch)

5-18-152.5

重复定位精度

Repeat positioning accuracy

mm

±0.004

工具类型

Tools type

arm

刀库容量

Tool magazine capacity

arm:24

最大刀具重量

Max.tool weight

kg

15

最大刀具长度

Max. tool length

mm

350

电气总容量

Electric capacity

KVA

22

机床尺寸（长*宽*高）

Machine dimension

mm

3600*3000*2700

机床重量

Machine weight

kg

11000
