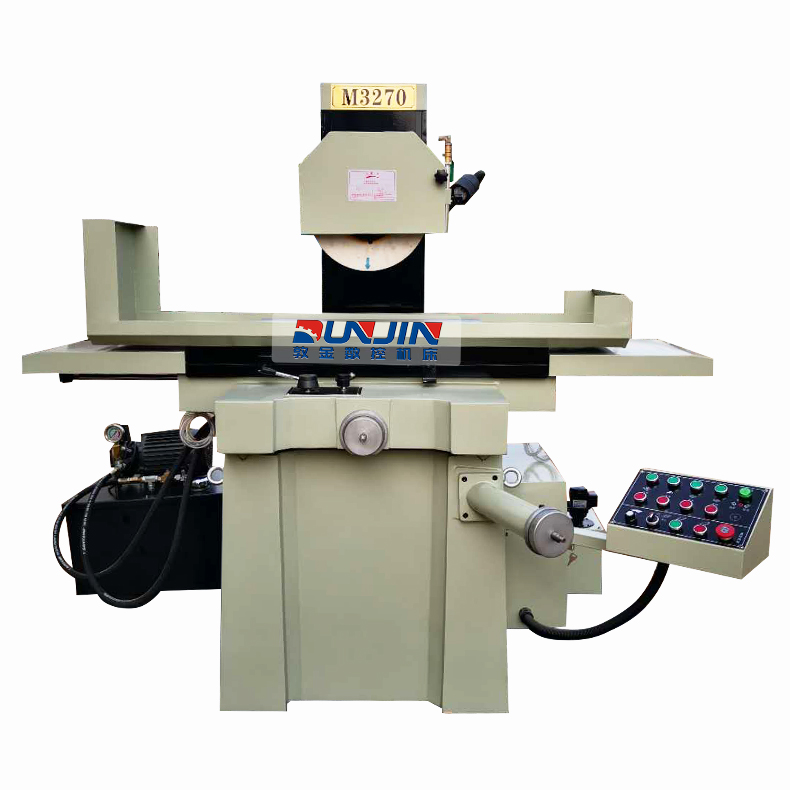

M3270磨床用途:
1、可磨削各种平面和复杂成型面,工作台纵向采用液压驱动. 前后电控步进传动。
2、 主轴轴承采用高精密成组滚动轴承。
3、 横向采用双V型导轨更加稳定。前后左右双滑道表面贴有特殊树脂铁氟龙滑片。
4、立柱导轨采用大跨距导轨,刚性好。
5、机床主轴采用迷宫密封,防水防尘性能好。
M3270液压平面磨床参数:
技术参数 |
Unit |
XD-3270 |
工作台工作面积 |
mm |
320X680 |
左右最大行程 |
mm |
750 |
前后最大行程 |
mm |
320 |
工作台面至主轴中心最大距离 |
mm |
450 |
工作台最大承重 |
kgs |
300 |
工作台T型槽 |
mm |
14X1 |
工作台速度 |
m/min |
5-25 |
前后手轮进刀 |
1格 |
mm |
0.02 |
1圈 |
4 |
前后自动进给 |
mm |
0.5-12 |
前后快速进给 |
50Hz |
mm |
790 |
60Hz |
950 |
砂轮尺 |
mm |
300X32X75 |
主轴转速 |
50Hz |
rpm |
1440 |
60Hz |
1650 |
上下手轮进刀 |
1格 |
mm |
0.01 |
1圈 |
2 |
主轴马达 |
kw |
3 |
油压马达 |
kw |
0.75 |
吸尘马达 |
kw |
- |
冷却马达 |
w |
40 |
前后驱动马达 |
w |
80 |
占地面积 |
mm |
2600X1600X1900 |
净重 |
kgs |
1550 |
毛重 |
kgs |
1800 |
