M3060液压平面磨床

M：三轴为全手动，可依工作需求以手工操控左右、前后及上下进给，操作方便

产品分类

热门产品推荐

产品详情

M3060液压平面磨床特点：
高刚性铸件体
主机座、工作台、滑座、立柱及机头等各重要铸件体均采用高级铸铁，并经由有限元分析与计算，达到刚性倍增与质量的工程需求，每件铸件均经过内应力消除处理，确保长久不变形，并具极佳的抗弯及抗扭应力，确保机床长时间之研削精度。
全支撑之工作台硬轨结构
工作台采全支撑硬轨结构，搭配Turcite –B与手工铲刮保证工作台在负荷的情况下，减低阻尼系数，确保工作台之平稳运行与研削精度。
高精度之直结式主轴
本公司之每一支主轴完全由台湾建德本厂自行研发与制作，从外管之原料开始至组装(除进口轴承外)，在温控及无尘车间装配，决不外包，正因在这样严格的生产条件下，主轴受温度变化影响小，噪音低及无振动，能够提供多年的服务而不产生问题。本机台并采用直结式主轴之设计，搭配CP4级精密斜角滚珠轴承、V3级低振动马达与动平衡后，直接安装于机头座上，更加强头部之强度，保证主轴之偏转远低于 0.002mm.。
自动润滑系统
采循环式中心润滑装置，一方面各传动螺杆和滑动面均得到最佳之润滑，另一方面废油回收过滤再循环润滑，不仅环保，也节省润滑油之不必要支出。
电气控制系统
专业设计电气控制系统，符合CE安全要求，采用国际知名品牌的电气组件，工作可靠，噪音低，震动小，可靠保证高精度磨削的需要。
图型化操作面板
操作面板箱采固定式设计，操控完全集中于操作面板上，符合人体工学；操作面版采图型化设计，功能一目了然，操作简便易学。

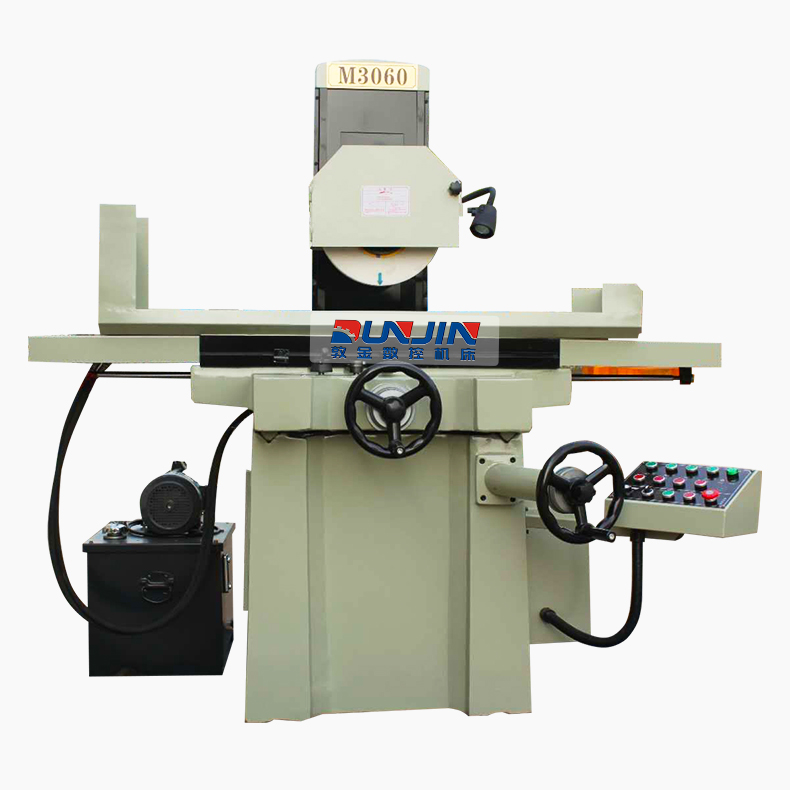

M3060

1、M3060液压平面磨床技术参数

型号			单位	M3060AH
工作台	台面尺寸(宽*长)		mm	300*680
	更大磨削尺寸(宽长高)		mm	320680380
	工作台纵向更大行程		mm	700
	工作台T型槽(槽数*槽宽)		mm	1*14
磨头	砂轮轴中心线至工作台面更大距离		mm	500
	垂直进给手轮进给量	手轮每转	mm	1.25
		手轮每格	mm	0.01
	横向进给手轮进给量	手轮每转	mm	2.5
		手轮每格	mm	0.02
液压系统	主轴马达		kw	4
	工作压力		Mpa	3
	油箱容量		L	80
	砂轮轴转速		r/min	1440
	砂轮尺寸（外径宽内径）		mm	Φ30030Φ75
工作精度	加工表面对基面的平行度		mm	300:0.005
	表面粗糙度		um	Ra0.63
机床重量	净重		kg	1200
	毛重		kg	1300
外形尺寸（长宽高）			mm	190015001950

2、M3060液压平面磨床标准配置

品名	数量	品名	数量
平面磨	1台	法兰扳手	1只
工具箱	1只	脚垫盘	3只
一字形螺丝起子	1把	砂轮修正器	1只
开口板子12*14	1把	吸盘	1只
开口板子22*24	1个	水箱（含水泵）	1只
内六角板子3	1个	拆卸法兰螺钉	1只
内六角板子4	1个	滚珠（液压的不配）	1套
内六角板子5	1个	开口板子17*19	1把
内六角板子6	1个	十字起	1把
内六角板子8	1个	冲水包丝管	1根
内六角板子10	1个
平衡台	1只
平衡台调整螺丝	3只
平衡棒	1只
法兰	1只
砂轮	1片
排水蛇管	1根
